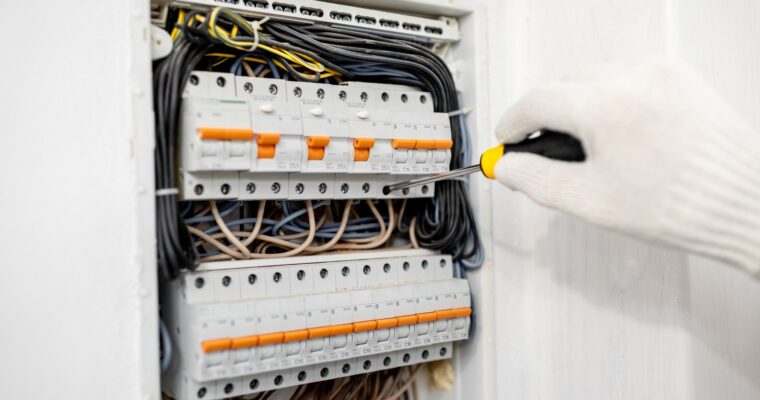

W codziennym życiu nasze domy pełne są urządzeń elektrycznych, które wymagają sprawnego przepływu prądu, by działały bezzakłóceniowo. Czasami jednak napotykamy problemy z instalacją elektryczną, które mogą znacząco wpływać na komfort i bezpieczeństwo naszego otoczenia. Co może być źródłem takiego problemu i jak sobie z nim …

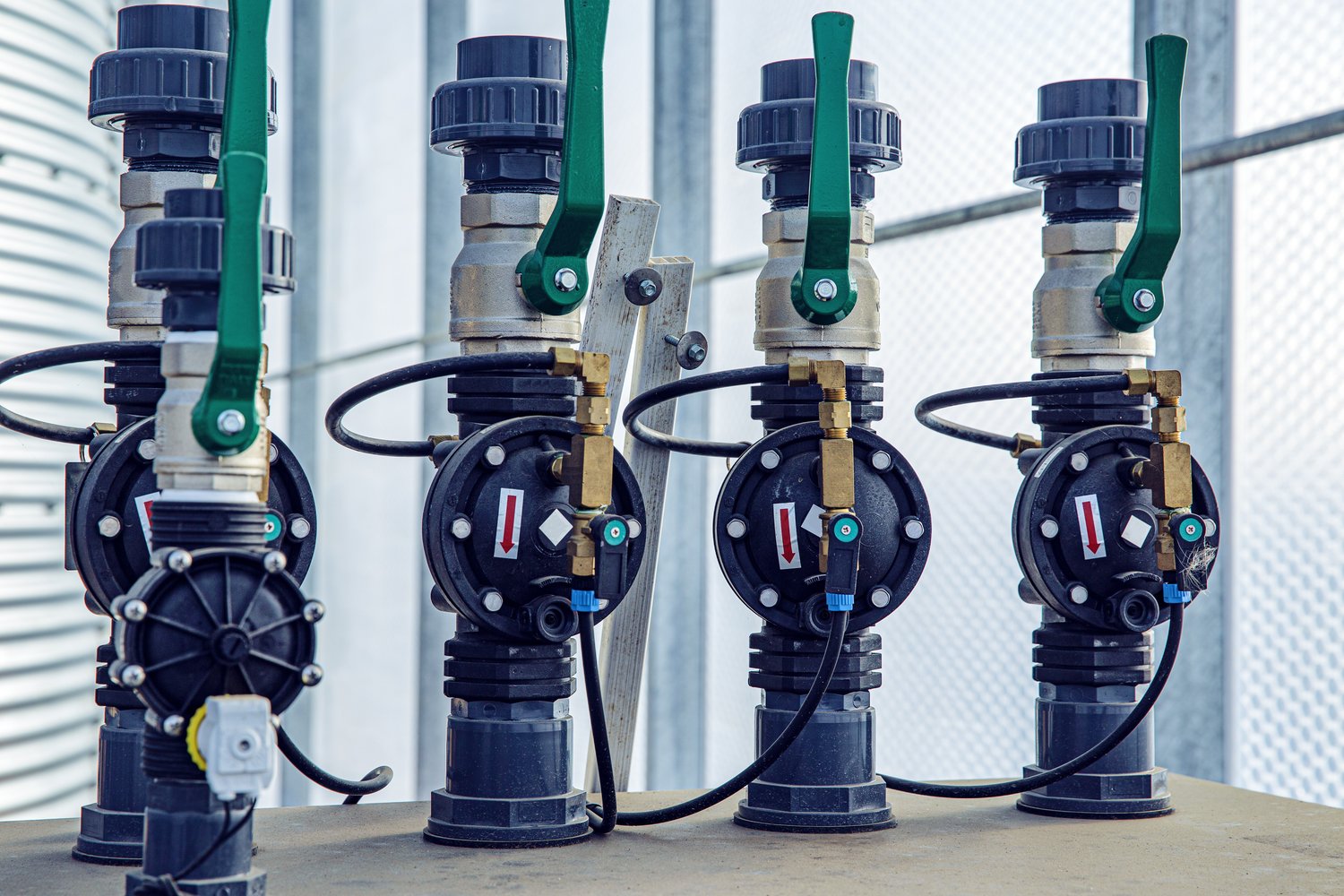

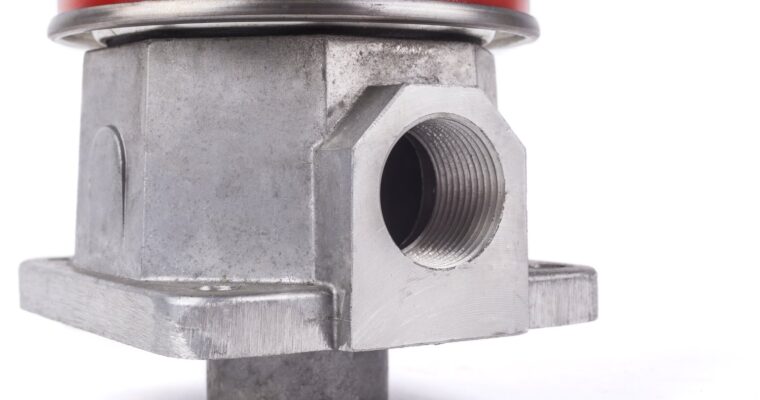

Zawór elektromagnetyczny do wody stanowi kluczowy element systemów automatyki instalacyjnej. Urządzenie to kontroluje przepływ cieczy za pomocą sygnału elektrycznego. Jego działanie opiera się na elektromagnesie, który otwiera lub zamyka kanał przepływowy. Zastosowanie znajduje w systemach grzewczych, instalacjach chłodniczych oraz sieciach wodociągowych.
Mechanizm działania bazuje na cewce elektromagnetycznej z ruchomym rdzeniem. Podanie napięcia na cewkę powoduje przemieszczenie elementu sterującego. W efekcie dochodzi do otwarcia lub zamknięcia drogi przepływu medium. Proces ten zajmuje zwykle od 0,1 do 3 sekund, zależnie od konstrukcji i rozmiaru urządzenia.
Konstrukcja obejmuje korpus z przyłączami gwintowanymi lub kołnierzowymi. Wewnątrz znajduje się grzybek sterujący połączony z membraną lub tłoczkiem. Część elektryczna składa się z cewki nawiniętej na rdzeń ferromagnetyczny. Całość zabezpiecza obudowa z odpowiednim stopniem ochrony IP.
Zastosowania obejmują sterowanie pompami, regulację temperatury w instalacjach oraz automatyczne napełnianie zbiorników. Urządzenia te pracują w systemach przeciwpożarowych, instalacjach nawadniających oraz liniach technologicznych. Ich niezawodność wpływa bezpośrednio na bezpieczeństwo całej instalacji.
Zawory normalnie zamknięte (NC) pozostają zamknięte bez zasilania elektrycznego. Otwarcie następuje po podaniu napięcia na cewkę elektromagnetyczną. Ten typ znajduje zastosowanie w 85% instalacji bezpieczeństwa. Zamknięcie nastąpi automatycznie w przypadku awarii zasilania.
Zawory normalnie otwarte (NO) działają w sposób odwrotny do poprzednich. Bez zasilania utrzymują przepływ medium przez instalację. Zamknięcie wymaga podania sygnału elektrycznego na cewkę. Ich udział w rynku wynosi około 15% wszystkich zastosowań.
Parametry techniczne obejmują średnicę nominalną od DN6 do DN300. Ciśnienie robocze waha się między 0,5 a 40 bar, w zależności od konstrukcji. Temperatura medium może osiągać wartości od -20°C do +180°C. Napięcie zasilania standardowo wynosi 24V DC, 230V AC lub 400V AC.
Materiały konstrukcyjne to mosią, stal nierdzewna oraz żeliwo sferoidalne. Uszczelnienia wykonuje się z EPDM, NBR lub FKM. Przepustowość określa współczynnik Kv, wyrażony w m³/h. Zawór elektromagnetyczny do wody wysokiej jakości osiąga żywotność powyżej 1 miliona cykli pracy.
Średnica przyłączy musi odpowiadać wymiarom instalacji. Niedostosowanie powoduje spadki ciśnienia lub turbulencje przepływu. Standardowe rozmiary to 1/2″, 3/4″, 1″, 1 1/4″ oraz 2″ dla instalacji domowych. Obiekty przemysłowe wymagają często wymiarów od DN50 do DN200.
Ciśnienie różnicowe określa minimalną różnicę ciśnień potrzebną do prawidłowego działania. Zawory bezpośrednio działające wymagają różnicy minimum 0,2 bar. Modele pośrednio działające pracują już przy różnicy 0,01 bar. Przekroczenie maksymalnego ciśnienia może uszkodzić membranę lub uszczelnienia.
Właściwości medium wpływają na wybór materiałów konstrukcyjnych. Woda pitna wymaga certyfikatów zgodności z normami higienicznymi. Glikol stosowany w instalacjach grzewczych potrzebuje uszczelek odpornych na związki organiczne. Media agresywne wymagają korpusów ze stali kwasoodpornej.
Warunki środowiskowe obejmują temperaturę otoczenia, wilgotność oraz obecność par chemicznych. Obudowy z klasą ochrony IP65 chronią przed zachlapaniem i kurzem. Wersje IP67 pozwalają na krótkotrwałe zanurzenie w wodzie. Temperatury ekstremalne wymagają specjalnych kompozycji materiałów izolacyjnych cewki.
Przygotowanie instalacji wymaga sprawdzenia czystości rurociągów oraz usunięcia zanieczyszczeń. Metalowe wióry mogą uszkodzić powierzchnie uszczelniające. Przepłukanie systemu usuwa pozostałości po spawaniu lub lutowaniu. Kierunek przepływu musi być zgodny ze strzałką na korpusie zaworu.
Pozycja montażu wpływa na niezawodność działania. Cewka powinna być umieszczona w górnej części zaworu. Montaż poziomy jest możliwy, ale może skrócić żywotność urządzenia. Dostęp do elementów serwisowych musi pozostać wolny po zakończeniu instalacji.
Podłączenie elektryczne wykonuje się zgodnie z oznaczeniami na tabliczce znamionowej. Przewody zasilające prowadzi się w rurkach ochronnych lub korytach kablowych. Przekrój przewodów dobiera się według mocy cewki i długości linii. Standardowo wystarcza przewód 1,5 mm² dla odległości do 50 metrów.
Zabezpieczenia elektryczne obejmują bezpieczniki lub wyłączniki nadprądowe o wartości 1,6 raza większej od prądu nominalnego. Zawory instalacyjne wymagają również ochrony przeciwprzepięciowej w budynkach narażonych na wyładowania atmosferyczne. Uziemienie obudowy jest obowiązkowe w przypadku zasilania napięciem 230V AC.
Regularne przeglądy obejmują kontrolę szczelności połączeń oraz sprawdzenie działania cewki elektromagnetycznej. Częstotliwość wynosi 6 miesięcy dla instalacji krytycznych i 12 miesięcy dla systemów standardowych. Pomiary oporności cewki pozwalają wykryć uszkodzenia izolacji. Prawidłowa wartość mieści się w zakresie podanym przez producenta z tolerancją ±10%.
Problemy z otwieraniem zaworu wskazują na zanieczyszczenie grzybka lub spadek napięcia zasilania. Sprawdzenie multimetrem potwierdza obecność właściwego napięcia na zaciskach. Rozmontowanie i czyszczenie elementów ruchomych usuwa osady i kamień kotłowy. Wymiana uszczelek przywraca pierwotną szczelność.
Nietypowe odgłosy podczas pracy sygnalizują zużycie łożysk lub luzy w mechanizmie. Stukanie cewki może wskazywać na niewłaściwe napięcie zasilania lub uszkodzenie sprężyny powrotnej. Wibracje przenoszą się na rurociągi i mogą powodować uszkodzenia połączeń gwintowanych.
Wymiana zaworu staje się konieczna przy przekroczeniu dopuszczalnej liczby awarii lub upływie okresu gwarancyjnego. Nowoczesne modele oferują lepsze parametry energetyczne i dłuższą żywotność. Koszt wymiany zwraca się przez zmniejszenie zużycia energii elektrycznej i redukcję kosztów serwisu w ciągu 3-5 lat eksploatacji.

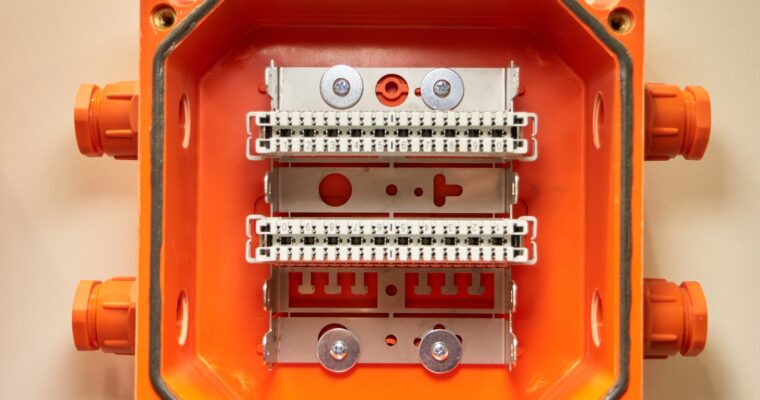

Łączenie przewodów w puszkach rozgałęźnych to fundament bezpiecznej i niezawodnej instalacji elektrycznej. Błędne połączenia mogą prowadzić do awarii, a nawet pożaru, dlatego znajomość właściwych technik jest kluczowa. Dowiedz się, jak uniknąć typowych pułapek i zadbać o bezawaryjność swoich instalacji. Przemyślana organizacja pracy oraz dobór odpowiednich …
Wyobraź sobie, że wracasz do domu po długim dniu, a oświetlenie automatyczne w korytarzu nie włącza się, mimo że jesteś w zasięgu czujnika ruchu. Dlaczego to urządzenie, które miało ułatwiać życie, nagle zaczyna zawodzić? W tym artykule przyjrzymy się najczęstszym usterkom czujników ruchu, które mogą …

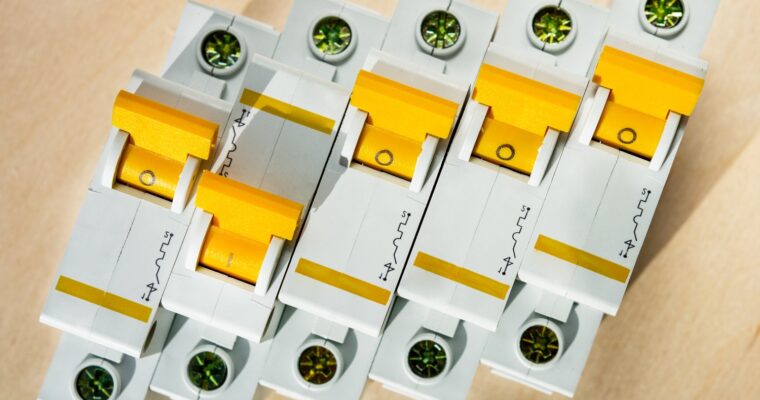

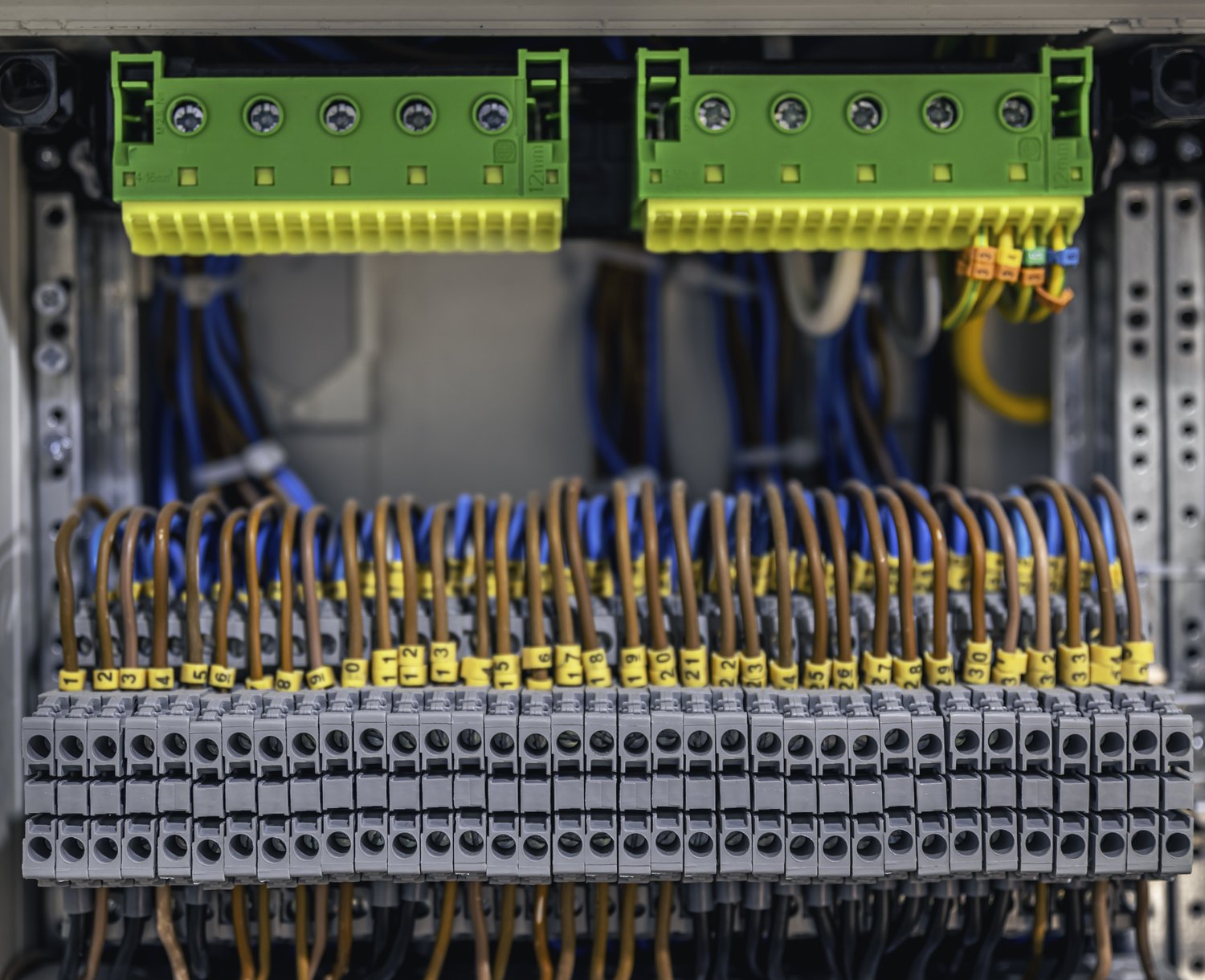

Aparatura modułowa stanowi fundament bezpiecznej instalacji elektrycznej w każdym budynku. Jej prawidłowy dobór wpływa bezpośrednio na ochronę życia mieszkańców oraz zabezpieczenie urządzeń przed uszkodzeniem. Główne elementy tej grupy to wyłączniki nadprądowe, różnicowoprądowe oraz kombinowane. Każdy z tych elementów pełni określoną funkcję w systemie ochrony.
Wyłączniki różnicowoprądowe chronią przed porażeniem prądem elektrycznym poprzez monitorowanie różnicy między prądem dopływającym i odpływającym. Gdy różnica przekracza 30 mA dla ochrony przeciwporażeniowej, urządzenie natychmiast wyłącza obwód. W instalacjach mieszkalnych stosuje się głównie wersje dwubiegunowe o prądzie znamionowym 25A, 40A lub 63A. Czas zadziałania standardowych modeli wynosi maksymalnie 300 milisekund.
Rozdzielnica główna w domu jednorodzinnym wymaga zazwyczaj 12-18 modułów szerokości standardowej. Pojedynczy moduł ma szerokość 17,5 mm, co odpowiada normie europejskiej. Planując układ rozdzielnicy, należy przewidzieć 20-30% rezerwy miejsca na przyszłe rozbudowy instalacji. Wysokość standardowej obudowy wynosi 250 mm dla rozdzielnicy podtynkowej.
Różnicówka fazowa 25a to popularne rozwiązanie w instalacjach mieszkalnych o mocy do 5,75 kW przy napięciu 230V. Jej głównym zadaniem jest wykrywanie prądów upływowych, które mogą powstać w wyniku uszkodzenia izolacji urządzeń elektrycznych. Model dwubiegunowy zajmuje 2 moduły w rozdzielnicy, natomiast czterobiegunowy wymaga 4 modułów szerokości. Współczesne urządzenia posiadają mechanizm testujący, który należy uruchamiać raz w miesiącu.
Prąd znamionowy różnicówki musi być dopasowany do obciążenia chronionego obwodu oraz charakterystyki wyłącznika nadprądowego. W obwodach oświetleniowych stosuje się zazwyczaj różnicówka fazowa 25a (onninen.pl/produkty/roznicowka-25a) z czułością 30 mA. Dla obwodów gniazd wtykowych w pomieszczeniach suchych wybiera się identyczne parametry. W łazienkach i kuchniach wymagane są dodatkowe środki ostrożności.
Klasa ochronności różnicówki określa jej odporność na działanie wyższych harmonicznych i zakłócenia. Typ AC nadaje się do obciążeń liniowych, typ A do urządzeń z prostownikami, a typ B do zaawansowanych systemów elektronicznych. Nowoczesne gospodarstwa domowe z wieloma urządzeniami elektronicznymi wymagają często zastosowania typu A. Żywotność wysokiej jakości różnicówek wynosi 15-20 lat przy prawidłowej eksploatacji.
Prawidłowy montaż wyłączniki różnicowoprądowe (onninen.pl/produkty/Aparatura-elektryczna/Aparatura-modulowa/Wylaczniki-roznicowopradowe) rozpoczyna się od przygotowania odpowiedniej rozdzielnicy. Głębokość obudowy powinna wynosić minimum 85 mm dla standardowych modułów. Szyny DIN muszą być zamocowane poziomo z dokładnością do 2 mm na metr długości. Temperatura otoczenia podczas montażu nie może być niższa niż -5°C ze względu na właściwości tworzyw sztucznych.
Kolejność montowania elementów w rozdzielnicy ma fundamentalne znaczenie dla bezpieczeństwa. Wyłącznik główny instaluje się po lewej stronie, następnie licznik energii (jeśli wymagany), później ogranicznik przepięć. Dalej montuje się aparatura modułowa (onninen.pl/produkty/Aparatura-elektryczna/Aparatura-modulowa) zgodnie z hierarchią ochrony. Każde urządzenie musi być oznaczone zgodnie z jego funkcją w instalacji.
Sprawdzenie poprawności działania systemu wymaga użycia odpowiednich przyrządów pomiarowych. Tester instalacji elektrycznej pozwala zmierzyć impedancję pętli zwarciowej, która nie może przekraczać wartości określonych w normie. Dla wyłączników charakterystyki B impedancja wynosi maksymalnie 2,3 Ω przy prądzie 16 A. Test różnicówek wykonuje się przyciskiem testowym oraz specjalnym miernikiem prądu różnicowego. Protokół z pomiarów powinien zawierać wszystkie zmierzone parametry oraz datę wykonania sprawdzenia.
Stara lampa stojąca, choć pełna osobistego uroku i historii, może potrzebować modernizacji, by spełniała współczesne standardy bezpieczeństwa. Umiejętność samodzielnej wymiany przewodu to nie tylko oszczędność, ale również satysfakcja z odpowiedzialnego zarządzania swoją przestrzenią. Sprawdź, jak przeprowadzić ten proces krok po kroku, by cieszyć się bezpieczeństwem …
Oświetlenie halogenowe w sufitach podwieszanych może być estetycznym i funkcjonalnym elementem wnętrza, ale nic nie potrafi irytować tak, jak niespodziewane przepalanie się żarówek. Zastanawiasz się, co może być tego przyczyną i jak uniknąć problemów w przyszłości? Zanurzmy się w temat i poznajmy skuteczne rozwiązania, aby …

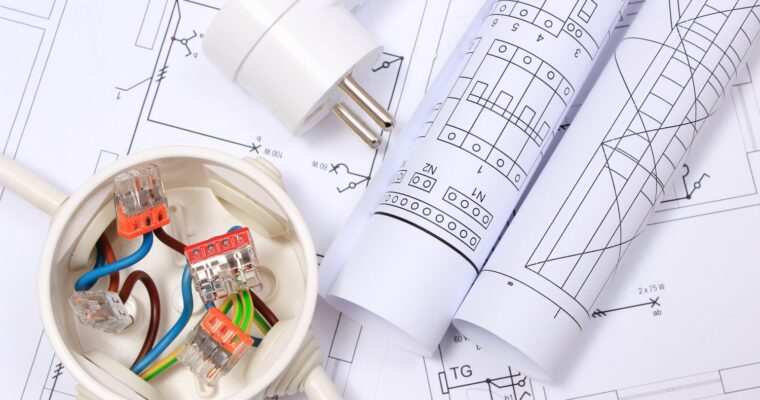

Luźne połączenia w puszkach elektrycznych to problem, który nie tylko stanowi zagrożenie dla bezpieczeństwa, ale może również prowadzić do poważnych awarii instalacji. Zrozumienie, jak prawidłowo zidentyfikować i naprawić takie usterki, jest nieocenione zarówno dla profesjonalistów, jak i domowych majsterkowiczów. Wiedza na temat skutecznych metod naprawy pomoże uniknąć kosztownych napraw i zapewni niezawodne działanie systemów elektrycznych.
Podczas lektury dowiesz się, jak systematycznie dbać o sprawność połączeń elektrycznych, dzięki czemu Twoja instalacja będzie działać długo i bezpiecznie. Wiedza ta jest kluczowa, aby profesjonalnie podchodzić do zagadnień związanych z elektryką zarówno w warunkach domowych, jak i zawodowych.
Luźne połączenia w puszce elektrycznej mogą powodować wiele problemów, od nieprawidłowego działania urządzeń po zwiększone ryzyko pożaru. Pierwszym krokiem w naprawie jest prawidłowa identyfikacja problemów.
Najczęstszymi objawami luźnych połączeń są migotanie świateł, nieregularne działanie urządzeń elektrycznych, a w skrajnych przypadkach – iskrzenie lub nadmierne nagrzewanie się puszki. Problem ten najczęściej wynika z niedokładnego dokręcenia przewodów lub użycia niewłaściwych zacisków, co z czasem może prowadzić do korozji styków i dalszego pogorszenia stanu połączeń.
Luźne połączenia stanowią poważne zagrożenie dla funkcjonowania całej instalacji elektrycznej. Mogą prowadzić do uszkodzeń urządzeń, przerw w zasilaniu, a nawet do pożarów, gdyż powodują one zwiększone oporności i nierównomierne rozchodzenie się ciepła.
Identyfikacja takich problemów jest kluczowa, a samo ich wykrycie powinno skłonić do jak najszybszej naprawy i przeprowadzenia dokładnej weryfikacji stanu całej instalacji.
Skuteczna naprawa luźnych połączeń w puszce elektrycznej wymaga odpowiednich narzędzi i materiałów, które pozwolą na bezpieczne i trwałe zażegnanie problemu.
Podstawowym narzędziem, które powinno się znaleźć w zestawie każdego elektryka, jest śrubokręt. Przy nim niezbędne będą solidne zaciski elektryczne, które zapewnią odpowiednie mocowanie przewodów i zapobiegają ich poluzowywaniu w przyszłości.
Do zestawu warto również dołączyć multimetr. To narzędzie pomoże w dokładnym sprawdzeniu stanu instalacji, umożliwiając pomiar napięcia oraz rezystancji w miejscach podejrzewanych o problemy z połączeniami.
Zabezpieczenie się w odpowiednie izolatory oraz materiały ochronne zwiększy bezpieczeństwo podczas wykonywania napraw i zapewni długotrwały efekt prawidłowo działającej instalacji.
Naprawa luźnego połączenia w puszce elektrycznej wymaga precyzyjnego podejścia, by zapewnić bezpieczeństwo i skuteczność. Oto szczegółowy przewodnik krok po kroku:
1. Wyłączenie zasilania: Zanim rozpoczniesz jakiekolwiek prace, upewnij się, że zasilanie jest wyłączone. Znajdź wyłącznik w skrzynce z bezpiecznikami i upewnij się, że nie ma napięcia. To kluczowy etap, który chroni przed porażeniem prądem.
2. Sprawdzenie przewodów: Otwórz puszkę elektryczną przy użyciu odpowiedniego narzędzia, na przykład śrubokręta. Dokładnie sprawdź wszystkie przewody pod kątem zniszczeń i poluzowanych końcówek. Problematyczne mogą być przewody, które nie są pewnie podłączone do zacisków.
3. Właściwe mocowanie przewodów: Przy użyciu śrubokręta lub zaciskarek upewnij się, że każdy przewód jest solidnie umocowany do odpowiedniego zacisku. Unikaj nadmiernego naprężania przewodów, co może prowadzić do ich uszkodzenia. Ciasne połączenia są kluczowe, by zapobiec iskrzeniu.
Pamiętaj, że dobrze zamocowane przewody nie tylko zapewniają płynność w przepływie prądu, ale również minimalizują ryzyko awarii instalacji elektrycznej.
Bezpieczeństwo to podstawa przy pracy z instalacjami elektrycznymi. Oto kilka ważnych wskazówek, które pomogą uniknąć niebezpieczeństw:
Przede wszystkim używaj narzędzi izolowanych, które zmniejszają ryzyko porażenia prądem. Zawsze działaj zgodnie z obowiązującymi normami i przepisami bezpieczeństwa. Pamiętaj, że praca w wilgotnych miejscach podnosi ryzyko wypadku, dlatego unikaj napraw w takich warunkach. Jeśli nie czujesz się pewnie, zatrudnij wykwalifikowanego elektryka.
Zawsze sprawdzaj, czy wszystkie połączenia są pewne przed ponownym włączeniem zasilania. Regularne kontrole bezpieczeństwa i konserwacyjne mogą znacząco zwiększyć trwałość i efektywność instalacji elektrycznych.
Tak, ale pod warunkiem, że masz podstawowe umiejętności elektryczne i przestrzegasz zasad bezpieczeństwa.
Potrzebujesz
Mogą prowadzić do przegrzania, a w skrajnych przypadkach do pożaru.
Należy wyłączyć zasilanie w danej części instalacji.
Aby zapewnić stabilny przepływ prądu i uniknąć potencjalnych zagrożeń.

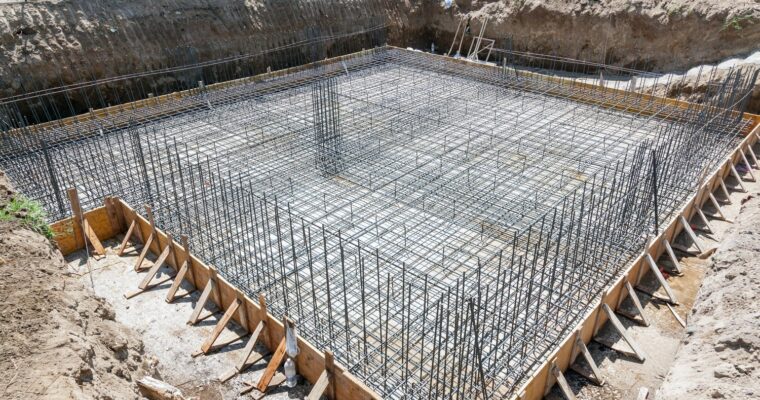

Wybór odpowiedniej lokalizacji dla podstawy betonowej Lokalizacja podstawy betonowej decyduje o trwałości całej instalacji. Grunt musi być stabilny i nośny, bez zawilgocenia i podtopień. Minimalna odległość od budynków wynosi 1,5 metra dla instalacji elektrycznych wysokiego napięcia. Należy sprawdzić mapę sieci podziemnych przed rozpoczęciem prac. Poziom …
