Jak dobrać odpowiednie przewody i kable do instalacji elektrycznej

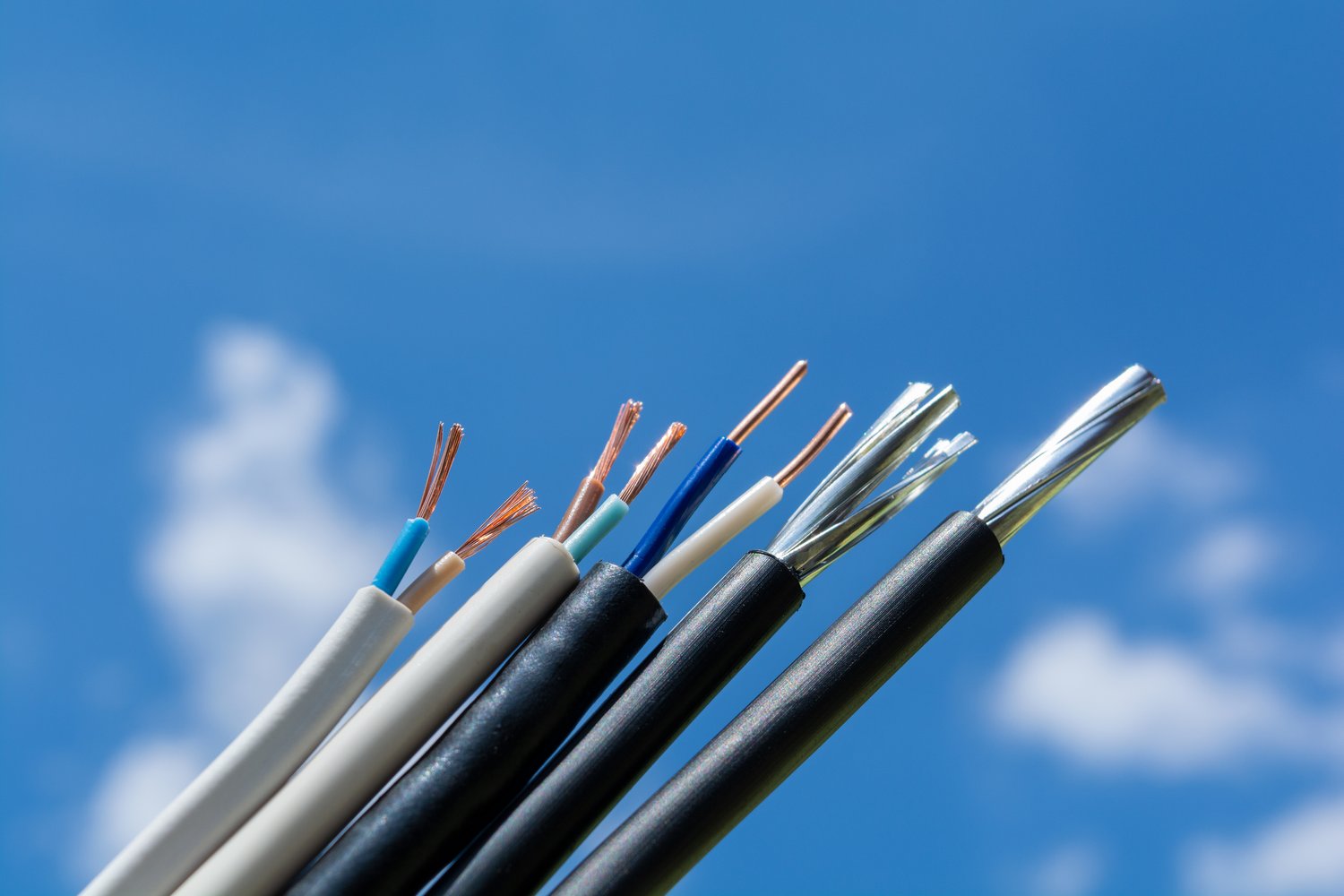

Podstawowe rodzaje przewodów elektrycznych
Przewody elektryczne to kluczowy element każdej instalacji. Stosuje się je do rozprowadzania prądu w budynkach i urządzeniach. Występują w różnych typach, dostosowanych do konkretnych zastosowań. Najpopularniejsze to przewody jednożyłowe, wielożyłowe oraz płaskie. Każdy z nich ma swoje zalety i wady. Jednożyłowe sprawdzają się w prostych instalacjach. Wielożyłowe oferują większą elastyczność. Płaskie są łatwe w montażu pod tynkiem. Wybór odpowiedniego rodzaju zależy od specyfiki danej instalacji. Ważne jest też dopasowanie przekroju przewodu do planowanego obciążenia. Zbyt cienki przewód może się przegrzewać i stwarzać zagrożenie. Dlatego warto skonsultować dobór przewodów elektrycznych ze specjalistą.
Przy wyborze przewodów należy zwrócić uwagę na kilka kluczowych parametrów. Jednym z nich jest napięcie znamionowe, określające maksymalne napięcie robocze. Typowe wartości to 230V, 400V czy 690V. Istotna jest też temperatura pracy – standardowo od -30°C do +70°C. Nie można zapomnieć o klasie izolacji, która decyduje o odporności na uszkodzenia mechaniczne. Powszechnie stosowane to klasy II i III. Ważnym czynnikiem jest również przekrój żył, wyrażany w mm². Popularny zakres to od 1,5 mm² do 240 mm². Dobiera się go w zależności od planowanego obciążenia prądowego. Przy doborze przewodów elektrycznych trzeba uwzględnić też warunki środowiskowe – wilgotność, narażenie na uszkodzenia czy promieniowanie UV.
Kable elektroenergetyczne to specjalna kategoria przewodów. Służą do przesyłu energii elektrycznej na większe odległości. Charakteryzują się zwiększoną wytrzymałością mechaniczną i elektryczną. Stosuje się je głównie w sieciach dystrybucyjnych średniego i wysokiego napięcia. Najpopularniejsze typy to kable o izolacji polietylenowej i papierowej. Te pierwsze są nowocześniejsze i bardziej odporne na wilgoć. Kable papierowe wciąż znajdują zastosowanie w niektórych instalacjach. Wybór konkretnego typu zależy od parametrów sieci i warunków środowiskowych. Ważna jest też łatwość montażu i konserwacji. Kable elektroenergetyczne muszą spełniać surowe normy bezpieczeństwa.
Przewody instalacyjne to kolejna istotna grupa produktów. Wykorzystuje się je do wykonywania wewnętrznych instalacji elektrycznych w budynkach. Najpopularniejsze typy to YDY i YDYp. Litera „Y” oznacza izolację z PCW, „D” – żyły miedziane, a „p” – płaski kształt przewodu. Standardowe przekroje to 1,5 mm², 2,5 mm² i 4 mm². Wybór zależy od planowanego obciążenia obwodu. Przewody instalacyjne muszą być odporne na zginanie i ściskanie. Ważna jest też odporność na podwyższoną temperaturę. W niektórych zastosowaniach stosuje się przewody bezhalogenowe. Są one bardziej przyjazne dla środowiska. Przy doborze przewodów instalacyjnych warto skonsultować się z elektrykiem.
Prawidłowy dobór przekroju przewodów
Właściwy dobór przekroju przewodów jest kluczowy dla bezpieczeństwa instalacji. Zbyt mały przekrój może prowadzić do przegrzewania się przewodów. To z kolei grozi pożarem. Podstawowym kryterium jest planowane obciążenie prądowe obwodu. Dla typowego gniazdka 16A stosuje się przewody 2,5 mm². Do oświetlenia wystarczą przewody 1,5 mm². Większe przekroje, jak 4 mm² czy 6 mm², stosuje się do zasilania urządzeń o dużym poborze mocy. Przykładem są piece elektryczne czy klimatyzatory. Przy doborze należy uwzględnić też długość przewodu. Im dłuższy przewód, tym większy jego opór. To może powodować spadki napięcia.
Istotnym czynnikiem jest też sposób ułożenia przewodów. Przewody prowadzone w rurkach lub korytkach mają gorsze warunki chłodzenia. Dlatego mogą wymagać większego przekroju. Ważna jest również temperatura otoczenia. W wysokich temperaturach przewody szybciej się nagrzewają. To zmniejsza ich obciążalność prądową. W takich warunkach może być konieczne zastosowanie przewodów o większym przekroju. Nie można zapomnieć o współczynniku jednoczesności. Określa on, ile urządzeń w obwodzie może pracować jednocześnie. Wpływa to na rzeczywiste obciążenie przewodów.
Przy doborze przekroju trzeba też uwzględnić przyszłe potrzeby. Warto zostawić pewien zapas mocy. Pozwoli to na ewentualną rozbudowę instalacji w przyszłości. Typowym błędem jest stosowanie przewodów o zbyt małym przekroju. Może to prowadzić do częstego wyłączania się bezpieczników. W skrajnych przypadkach grozi nawet pożarem. Dlatego lepiej wybrać przewód o nieco większym przekroju. Koszt materiału jest niewiele wyższy, a bezpieczeństwo znacznie wzrasta. W razie wątpliwości warto skonsultować się z doświadczonym elektrykiem.
Warto pamiętać, że różne obwody mogą wymagać różnych przekrojów. Do oświetlenia zwykle wystarcza 1,5 mm². Gniazdka ogólnego przeznaczenia wymagają 2,5 mm². Kuchenka elektryczna potrzebuje już 4-6 mm². Dla dużych urządzeń przemysłowych stosuje się nawet przewody 35 mm² lub większe. Dobór musi być zgodny z obowiązującymi normami. Warto też uwzględnić zalecenia producenta urządzeń. Niektóre wymagają specjalnych przewodów zasilających. Prawidłowy dobór przekroju to gwarancja bezpiecznej i efektywnej instalacji elektrycznej. Dowiedz się więcej o typach przewodów i ich zastosowaniach.
Izolacja i oznaczenia przewodów
Izolacja przewodów pełni kluczową rolę w zapewnieniu bezpieczeństwa. Chroni przed porażeniem prądem i zwarciem. Najpopularniejszym materiałem izolacyjnym jest PCW. Jest tani i łatwy w obróbce. Oferuje dobrą odporność na uszkodzenia mechaniczne. Jego wadą jest toksyczność w przypadku pożaru. Alternatywą są izolacje bezhalogenowe. Są droższe, ale bezpieczniejsze w razie pożaru. Nie wydzielają toksycznych gazów. Stosuje się je w miejscach o podwyższonych wymaganiach bezpieczeństwa. Przykładem są szpitale czy centra danych.
Oznaczenia na przewodach dostarczają ważnych informacji. Kolor izolacji informuje o przeznaczeniu żyły. Żółto-zielony to zawsze przewód ochronny. Niebieski oznacza przewód neutralny. Brązowy, czarny lub szary to przewody fazowe. Na izolacji znajdują się też napisy. Zawierają one informacje o producencie, typie przewodu i jego parametrach. Ważnym oznaczeniem jest przekrój żyły podawany w mm². Niektóre przewody mają też oznaczenia długości co metr. Ułatwia to precyzyjne odmierzanie. Prawidłowe odczytywanie oznaczeń jest ważne dla bezpiecznego montażu.
Klasa izolacji to kolejny istotny parametr. Określa ona maksymalne napięcie robocze przewodu. Najpopularniejsze to klasy 450/750V i 0,6/1kV. Pierwsza liczba oznacza napięcie fazowe, druga międzyfazowe. Wyższa klasa izolacji oznacza lepszą ochronę. Jest wymagana w instalacjach przemysłowych i sieciach dystrybucyjnych. W domowych instalacjach zwykle wystarcza 450/750V. Wyjątkiem są obwody trójfazowe, które mogą wymagać wyższej klasy. Dobór odpowiedniej klasy izolacji jest kluczowy dla bezpieczeństwa. Zbyt niska klasa może prowadzić do przebicia izolacji.
Izolacja musi być odporna na warunki środowiskowe. W miejscach wilgotnych stosuje się przewody o zwiększonej odporności na wodę. Do instalacji zewnętrznych wybiera się przewody odporne na promieniowanie UV. W przemyśle chemicznym potrzebne są specjalne izolacje odporne na agresywne substancje. Temperatura pracy to kolejny ważny parametr. Standardowe przewody wytrzymują od -30°C do +70°C. W szczególnych zastosowaniach mogą być potrzebne przewody o szerszym zakresie temperatur. Prawidłowy dobór izolacji zapewnia długotrwałą i bezpieczną eksploatację instalacji.
Montaż i konserwacja instalacji elektrycznej
Prawidłowy montaż instalacji elektrycznej wymaga odpowiednich narzędzi i umiejętności. Podstawowe wyposażenie to zestaw wkrętaków, szczypce do cięcia i ściągania izolacji. Niezbędny jest też miernik uniwersalny do testowania obwodów. Ważne są również środki ochrony osobistej, jak rękawice izolacyjne. Montaż należy rozpocząć od dokładnego zaplanowania trasy przewodów. Trzeba unikać ostrych zagięć i nadmiernego naprężenia kabli. Przewody powinny być solidnie zamocowane. Do tego służą uchwyty i opaski kablowe. W miejscach narażonych na uszkodzenia mechaniczne stosuje się rurki osłonowe.
Łączenie przewodów to kluczowy etap montażu. Najlepszym rozwiązaniem są zaciski śrubowe lub sprężynowe. Zapewniają one pewne i trwałe połączenie. Lutowanie przewodów jest dopuszczalne tylko w specjalnych przypadkach. Wszystkie połączenia muszą być starannie zaizolowane. Służą do tego taśmy izolacyjne lub koszulki termokurczliwe. Ważne jest zachowanie ciągłości przewodu ochronnego. Musi on być podłączony do wszystkich metalowych elementów instalacji. Po zakończeniu montażu konieczne jest dokładne sprawdzenie całej instalacji. Obejmuje to pomiary rezystancji izolacji i ciągłości obwodów.
Regularna konserwacja jest niezbędna dla zachowania bezpieczeństwa instalacji. Obejmuje ona przeglądy wizualne i pomiary elektryczne. Częstotliwość przeglądów zależy od typu obiektu i warunków eksploatacji. W budynkach mieszkalnych zaleca się przegląd co 5 lat. Obiekty przemysłowe wymagają częstszych kontroli. Podczas przeglądu sprawdza się stan izolacji przewodów. Kontroluje się też wszystkie połączenia i zamocowania. Ważne jest dokręcenie wszystkich zacisków. Luźne połączenia mogą prowadzić do przegrzewania się i pożaru. Należy też sprawdzić działanie wszystkich zabezpieczeń, w tym wyłączników różnicowoprądowych.
W przypadku wykrycia usterek konieczna jest ich niezwłoczna naprawa. Uszkodzone przewody należy wymienić na nowe. Nie wolno stosować prowizorycznych napraw. Mogą one stwarzać poważne zagrożenie. Przy wymianie elementów instalacji trzeba stosować części o identycznych parametrach. Wszelkie modyfikacje instalacji powinny być konsultowane z elektrykiem. Po każdej naprawie konieczne jest ponowne sprawdzenie całego obwodu. Regularna konserwacja i szybkie usuwanie usterek znacząco zwiększają bezpieczeństwo instalacji elektrycznej. Zapobiegają też kosztownym awariom w przyszłości.
