Jak prawidłowo wykonać podstawę betonową dla instalacji elektrycznych i hydraulicznych
Wybór odpowiedniej lokalizacji dla podstawy betonowej
Lokalizacja podstawy betonowej decyduje o trwałości całej instalacji. Grunt musi być stabilny i nośny, bez zawilgocenia i podtopień. Minimalna odległość od budynków wynosi 1,5 metra dla instalacji elektrycznych wysokiego napięcia. Należy sprawdzić mapę sieci podziemnych przed rozpoczęciem prac.
Poziom gruntów wód wymaga szczególnej uwagi przy planowaniu głębości wykopu. Podstawa powinna znajdować się minimum 30 centymetrów powyżej najwyższego poziomu wody. Dostęp dla pojazdów serwisowych musi być zapewniony przez cały okres użytkowania. Szerokość drogi dojazdowej nie może być mniejsza niż 3 metry.
Nachylenie terenu wpływa na odpływ wody opadowej od konstrukcji betonowej. Zalecane spadki wynoszą od 1 do 3 procent w kierunku odwodnienia. Należy uwzględnić rozszerzalność termiczną betonu przy dużych powierzchniach podstaw. Dylatacje wykonuje się co 6 metrów dla płyt o grubości powyżej 20 centymetrów.
Odległości od linii energetycznych regulują przepisy bezpieczeństwa pracy. Minimalne odstępy wynoszą 3 metry dla linii 15 kV i 5 metrów dla 110 kV. Wytyczenie granic działki zapobiega konfliktom prawnym w przyszłości. Pozwolenia budowlane są wymagane dla konstrukcji o powierzchni przekraczającej 35 metrów kwadratowych.
Ekspozycja na warunki atmosferyczne determinuje wybór dodatków do betonu. Strefy mrozowe wymagają stosowania domieszek przeciwmrozowych i napowietrzających. Orientacja względem stron świata wpływa na pracę termiczną całej konstrukcji. Południowa ekspozycja powoduje większe naprężenia termiczne niż północna.
Przygotowanie wykopów i podłoża pod fundamenty
Wykop musi być szerszy od planowanej podstawy o 50 centymetrów z każdej strony. Głębokość zależy od strefy przemarzania, która w Polsce wynosi od 80 do 140 centymetrów. Ściany wykopu powinny być pionowe i zabezpieczone przed osuwaniem się gruntu. Dno wykopu wyrównuje się z dokładnością do 2 centymetrów.
Warstwa podsypki z piasku lub żwiru ma grubość 15-20 centymetrów. Materiał musi być przemyty i pozbawiony frakcji pylastych. Zagęszczanie odbywa się warstwami po 10 centymetrów przy pomocy płyty wibracyjnej. Wilgotność optimalna wynosi 8-12 procent dla osiągnięcia najlepszego zagęszczenia.
Geowłóknina rozdzielająca chroni podsypkę przed wymieszaniem z gruntem rodzimym. Jej gramatura nie powinna być mniejsza niż 200 gramów na metr kwadratowy. Zakłady między pasami wynoszą minimum 30 centymetrów. Mocowanie odbywa się przy pomocy szpilek co 50 centymetrów.
Odwodnienie wykopu zapobiega gromadzeniu się wody podczas betonowania. Drenaż obwodowy wykonuje się z rur perforowanych o średnicy 100 milimetrów. Spadek drenażu wynosi minimum 0,5 procenta w kierunku odbiornika. Zasypka drenażu składa się z żwiru frakcji 16-32 milimetry.
Kontrola nośności podłoża odbywa się próbą obciążenia płytą o średnicy 30 centymetrów. Minimalne ugięcie nie może przekraczać 2 milimetrów pod obciążeniem 0,25 MPa. Próbę wykonuje się w trzech punktach dla każdych 100 metrów kwadratowych powierzchni. Protokół badania stanowi podstawę do dalszych prac.
Materiały i narzędzia niezbędne do wykonania podstawy
Beton klasy C20/25 stanowi minimum dla podstaw instalacji elektrycznych i hydraulicznych. Cement portlandzki CEM I 42,5 zapewnia odpowiednią wytrzymałość i trwałość konstrukcji. Kruszywo musi spełniać normę PN-EN 12620 z certyfikatem zgodności. Stosunek wodno-cementowy nie powinien przekraczać 0,5 dla betonu narażonego na mróz.

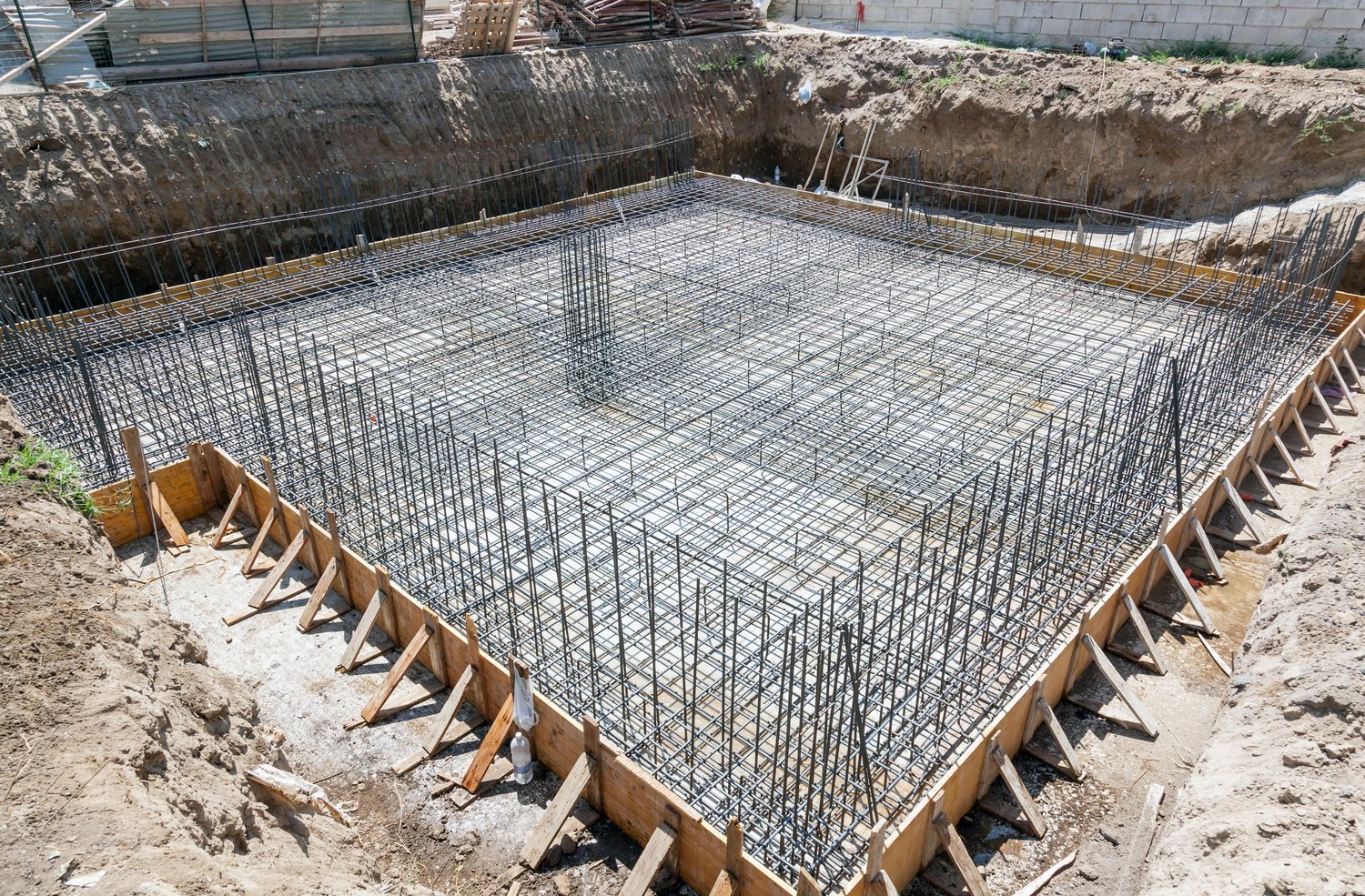

Stal zbrojeniowa A-IIIN o średnicy 12 milimetrów tworzy siatkę zbrojenia podstawowego. Rozstaw prętów wynosi 20 centymetrów w obu kierunkach dla obciążeń standardowych. Otulina zbrojenia musi wynosić minimum 5 centymetrów od wszystkich powierzchni betonu. Łączenie prętów odbywa się przez zakład na długości 40 średnic pręta.
Podkładka do podstawy betonowej Elko-Bis izoluje konstrukcję od wilgoci gruntowej. Ten materiał charakteryzuje się grubością 0,4 milimetra i odpornością na przebicie. Jej zastosowanie przedłuża żywotność betonu o 20-30 procent. Montaż wymaga zachowania zakładów minimum 10 centymetrów między arkuszami.
Deski szalunkowe o grubości 25 milimetrów wytrzymują ciśnienie świeżego betonu. Podpory ustawia się co 60 centymetrów dla zapewnienia sztywności konstrukcji szalunkowej. Śruby szalunkowe o średnicy 16 milimetrów łączą przeciwległe ściany szalunku. Rozstawienie śrub wynosi 80 centymetrów w pionie i 100 centymetrów w poziomie.
Wibratory wgłębne o średnicy 40 milimetrów zagęszczają beton w szalunku. Częstotliwość drgań powinna wynosić 150-200 herców dla optymalnego efektu. Czas wibrowania wynosi 10-15 sekund w jednym miejscu. Odległość między punktami wibrowania nie przekracza 1,5 promienia działania wibratora.
Proces wykonawstwa i kontrola jakości robót betonowych
Betonowanie rozpoczyna się od najdalszego punktu i postępuje w kierunku wyjścia z szalunku. Podstawa betonowa wymaga jednorazowego wykonania bez przerw technologicznych. Wysokość zrzutu betonu nie może przekraczać 1,5 metra ze względu na segregację składników. Transport betonu pojazdami mieszającymi ogranicza się do 90 minut od zarobienia.
Zagęszczanie betonu usuwa pęcherzyki powietrza i zapewnia jednolitą strukturę. Wibrowanie prowadzi się systematycznie, unikając ponownego wibrowania już zagęszczonego betonu. Powierzchnia betonu powinna być równa i bez kałuż cementowego mleka. Pływaki z drewna lub tworzywa sztucznego wyrównują powierzchnię końcową.
Pielęgnacja betonu zapewnia osiągnięcie projektowanej wytrzymałości. Przykrycie folią polietylenową lub matami jutowymi chroni przed wysychaniem. Podlewanie wodą odbywa się 3 razy dziennie przez pierwsze 7 dni. Temperatura betonu nie powinna spaść poniżej +5 stopni Celsjusza przez pierwsze 72 godziny.
Kontrola temperatury betonu odbywa się termometrami cyfrowymi co 4 godziny. Różnice temperatur w przekroju nie mogą przekraczać 20 stopni Celsjusza. Podkładka do podstawy betonowej Elko-Bis wymaga szczególnej ostrożności podczas układania zbrojenia. Uszkodzenia mechaniczne tej folii obniżają skuteczność izolacji przeciwwilgociowej.
Badanie wytrzymałości wykonuje się na próbkach sześciennych o boku 15 centymetrów. Próbki pobiera się w liczbie 3 sztuki na każde 50 metrów sześciennych betonu. Wytrzymałość na ściskanie sprawdza się po 7, 14 i 28 dniach dojrzewania. Minimalna wytrzymałość po 28 dniach wynosi 25 MPa dla klasy C20/25.
Najczęstsze błędy przy wykonywaniu podstaw betonowych
Nieodpowiednie przygotowanie podłoża stanowi 40 procent przyczyn awarii podstaw betonowych. Brak zagęszczenia podsypki powoduje nierównomierne osiadania konstrukcji. Wykonawcy często pomijają sprawdzenie nośności gruntu przed rozpoczęciem prac. Wilgoć w podłożu bez odpowiedniego odwodnienia prowadzi do powstania szczelin skurczowych.
Błędne proporcje składników betonu obniżają jego wytrzymałość i mrozoodporność. Nadmiar wody w mieszance przekracza dopuszczalny stosunek w/c równy 0,5. Nieświeże cement traci właściwości wiążące po 3 miesiącach składowania. Zanieczyszczone kruszywo wprowadza substancje organiczne obniżające jakość betonu.
Nieprawidłowe zbrojenie osłabia konstrukcję w miejscach koncentracji naprężeń. Zbyt mała otulina zbrojenia prowadzi do korozji stali po kilku latach eksploatacji. Brak ciągłości zbrojenia w narożach powoduje powstawanie rys ukośnych. Zastosowanie stali o niewłaściwej klasie wytrzymałości obniża nośność całej podstawy.
Szybkie odszalowanie przed osiągnięciem wymaganej wytrzymałości betonu uszkadza konstrukcję. Minimum 7 dni stanowi bezpieczny czas dla elementów o grubości do 30 centymetrów. Brak pielęgnacji w pierwszych dobach powoduje utratę 30 procent wytrzymałości końcowej. Betonowanie w temperaturze poniżej +5 stopni bez zabezpieczeń przeciwmrozowych kończy się awarią.
Niewłaściwe składowanie materiałów przed użyciem obniża ich jakość. Cement wymaga przechowywania w suchych pomieszczeniach na paletach. Stal zbrojeniowa powinna być zabezpieczona przed korozją i zanieczyszczeniami. Kruszywo składowane bezpośrednio na gruncie ulega zanieczyszczeniu gliną i substancjami organicznymi.
