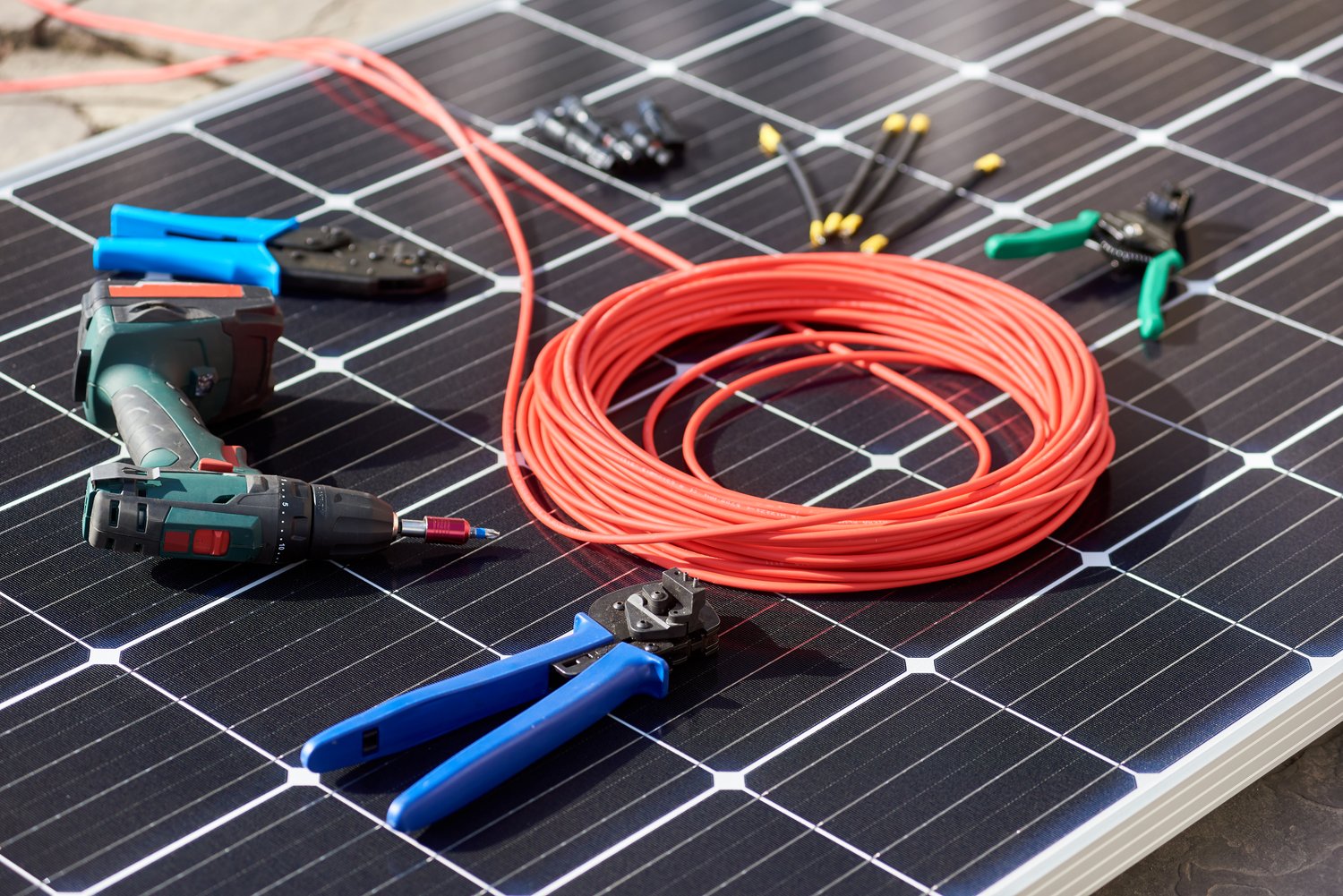

Jak wybrać odpowiedni przewód do paneli fotowoltaicznych dla maksymalnej wydajności instalacji
Specyfikacja przewodów fotowoltaicznych i ich zastosowanie
Przewód do paneli fotowoltaicznych stanowi kluczowy element każdej instalacji solarnej. Te specjalne kable charakteryzują się odpornością na warunki atmosferyczne oraz wysokimi temperaturami. Ich konstrukcja zapewnia bezpieczne przesyłanie energii elektrycznej wyprodukowanej przez ogniwa słoneczne.
Temperatura robocza przewodów fotowoltaicznych waha się od -40°C do +90°C. Izolacja wykonana z tworzywa termoplastycznego zapewnia długotrwałą ochronę przed promieniowaniem UV. Żywotność takiego przewodu do paneli fotowoltaicznych (onninen.pl/produkty/Kable-i-przewody/Kable-elektroenergetyczne/Kable-do-pradow-stalych/Kable-do-fotowoltaiki) wynosi około 25 lat.
Dostępne przekroje żył wynoszą od 1,5 mm² do 16 mm². Najpopularniejsze rozmiary to 4 mm² oraz 6 mm², które sprawdzają się w większości instalacji domowych. Producenci oferują również wersje z podwójną izolacją dla zwiększonego bezpieczeństwa.
Certyfikaty jakości potwierdzają zgodność z normami europejskimi EN 50618. Oznaczenie TÜV na przewodzie gwarantuje wysoką jakość produktu. Profesjonalne kable fotowoltaiczne spełniają także wymogi normy IEC 62930 dotyczącej kabli prądu stałego.
Parametry techniczne kabli do prądów stałych w fotowoltaice
Kable do prądów stałych różnią się znacząco od standardowych przewodów prądu przemiennego. Ich konstrukcja uwzględnia specyfikę przepływu prądu stałego generowanego przez panele słoneczne. Napięcie robocze wynosi standardowo 1500V DC, co pozwala na bezpieczną pracę w systemach fotowoltaicznych.
Opór właściwy przewodnika miedzianego nie przekracza 0,0178 Ω·mm²/m w temperaturze 20°C. Pojemność prądowa zależy od przekroju żyły oraz warunków montażu. Dla przekroju 4 mm² obciążalność wynosi 32A, a dla 6 mm² wzrasta do 41A w powietrzu.
Współczynnik temperaturowy prądu dopuszczalnego wynosi -0,4% na każdy stopień Celsjusza powyżej temperatury odniesienia. Kable do prądów stałych (onninen.pl/produkty/Kable-i-przewody/Kable-elektroenergetyczne/Kable-do-pradow-stalych) posiadają zwiększoną odporność na wyładowania atmosferyczne. Ta cecha chroni instalację przed uszkodzeniami podczas burz.
Promień gięcia kabla nie może być mniejszy niż 4-krotność jego średnicy zewnętrznej. Siła rozciągająca podczas montażu nie powinna przekraczać 50N/mm² przekroju żyły. Właściwa instalacja wydłuża żywotność całego systemu fotowoltaicznego.
Wybór odpowiedniego przekroju przewodu dla instalacji solarnej
Dobór przekroju przewodu zależy od mocy instalacji oraz odległości między panelami a falownikiem. Zbyt mały przekroj powoduje straty napięcia przekraczające 3% wartości nominalnej. Obliczenia wykonuje się na podstawie prądu zwarciowego modułów fotowoltaicznych.
Dla instalacji o mocy 5 kW z odległością do 20 metrów wystarczy przekrój 4 mm². Systemy o mocy 10 kW wymagają przewodów 6 mm² przy podobnej odległości. Większe instalacje przemysłowe wykorzystują kable o przekroju 10 mm² lub 16 mm².
Temperatura otoczenia wpływa na wybór przekroju przewodu. W regionach o wysokich temperaturach konieczne jest zastosowanie większych przekrojów. Współczynnik korekcji temperatury wynosi 0,91 dla temperatury otoczenia 40°C.
Rodzaj prowadzenia kabla ma istotne znaczenie dla obciążalności prądowej. Przewody prowadzone w kanałach kablowych wymagają współczynnika redukcji 0,8. Instalacja na powierzchni pozwala na pełne wykorzystanie parametrów przewodu bez dodatkowych ograniczeń.
Praktyczne wskazówki montażu i konserwacji przewodów fotowoltaicznych
Montaż przewodów fotowoltaicznych wymaga użycia odpowiednich złączek MC4 zapewniających szczelność IP67. Połączenia wykonuje się za pomocą specjalnych szczypiec zaciskowych. Każde złącze musi być dokręcone momentem 2,5-3,0 Nm zgodnie z zaleceniami producenta.
Prowadzenie kabli powinno uwzględniać możliwość rozszerzalności termicznej konstrukcji nośnej. Pętle kompensacyjne o długości 30-50 cm zapobiegają uszkodzeniom mechanicznym. Kable mocuje się za pomocą opasek co 0,5 metra na konstrukcji wsporczącej.
Okresowa kontrola stanu technicznego przewodów obejmuje sprawdzenie szczelności połączeń oraz integralności izolacji. Pomiary termowizyjne wykrywają miejsca przegrzewania się złączy. Inspekcję wizualną wykonuje się przynajmniej raz w roku, zwłaszcza po okresach złych warunków atmosferycznych.
Dokumentacja instalacji powinna zawierać schemat rozmieszczenia przewodów oraz wykaz użytych materiałów. Numer certyfikatu każdego przewodu należy zapisać w dokumentacji technicznej. Te informacje ułatwiają serwisowanie oraz ewentualne roszczenia gwarancyjne w przyszłości.
